Chaflanadoras
Placa y Tubo
Las chaflanadoras de placa y tubo CEVISA destacan en el mercado por su versatilid y adaptación a múltiples necesidades de producción.
Permiten realizar trabajos a alta velocidad sin comprometer los resultados ni la precisión del proceso en placas desde 3 hasta 100 mm de espesor.
Información Técnica
Chaflanadora

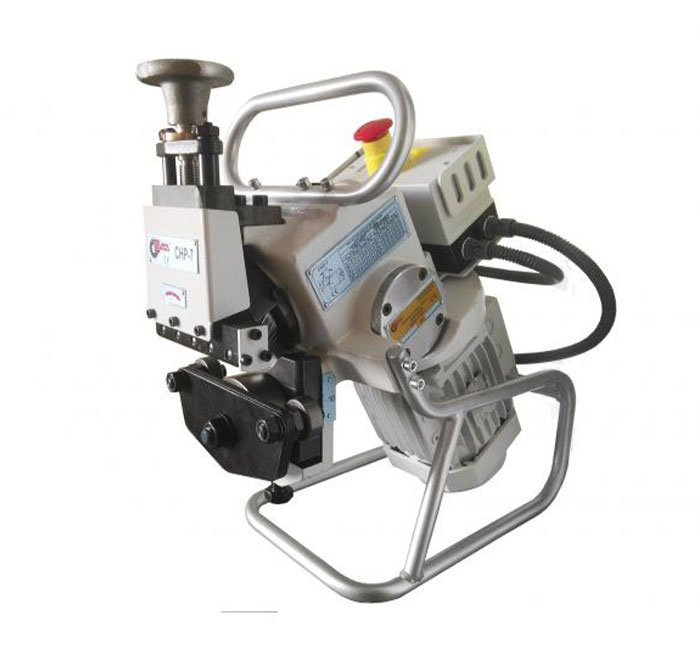

CHP-7
- Chaflanadora de Placa y Tubo por Cizallado Estándar.
- Cuenta con velocidad de chaflanado de 1.6 m por minuto.
- Compacta, ligera y rapida para espesores pequeños.
- Ideal para aluminio.
Máx. Profundidad de Bisel*
*en una sola pasada 6 mm
*en una sola pasada 6 mm
Máx. Profundidad de Bisel*
*en múltiples pasadas 10 mm
*en múltiples pasadas 10 mm
Espesor Mínimo de Placa
3 mm
Espesor Máximo de Placa
16 mm
Diámetro Interno Mín. Tubo
100 mm
Ángulos de Chaflanado
22.5° hasta 45°
Velocidad de Biselado
1.6 m/min
Potencia
.75 HP
Peso
45 kg.
Chaflanes en Placas
K,Y,V y X
Chaflanes en Tubos
K,Y,V y X
Chaflanadora

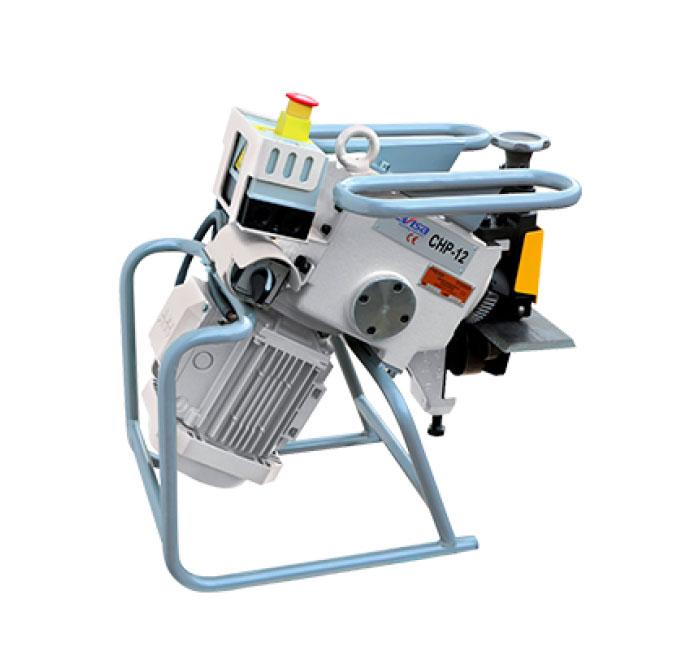

CHP-12
- Chaflanadora de Placa y Tubo por Cizallado Estándar.
- Cuenta con velocidad de chaflanado de 2.6 m por minuto.
- Sustituye eficazmente procesos manuales permitiendo el chaflanado de placas de hasta 6 metros en 3 minutos.
- Avance automático, sencillez de manejo y ajuste.
Máx. Profundidad de Bisel*
*en una sola pasada 12 mm
*en una sola pasada 12 mm
Máx. Profundidad de Bisel*
*en múltiples pasadas 17 mm
*en múltiples pasadas 17 mm
Espesor Mínimo de Placa
6 mm
Espesor Máximo de Placa
40 mm
Diámetro Interno Mín. Tubo
100 mm
Ángulos de Chaflanado
22.5° hasta 45°
Velocidad de Biselado
2.6 m/min
Potencia
3 HP
Peso
65 kg.
Chaflanes en Placas
K,Y,V y X
Chaflanes en Tubos
K,Y,V y X
Chaflanadora

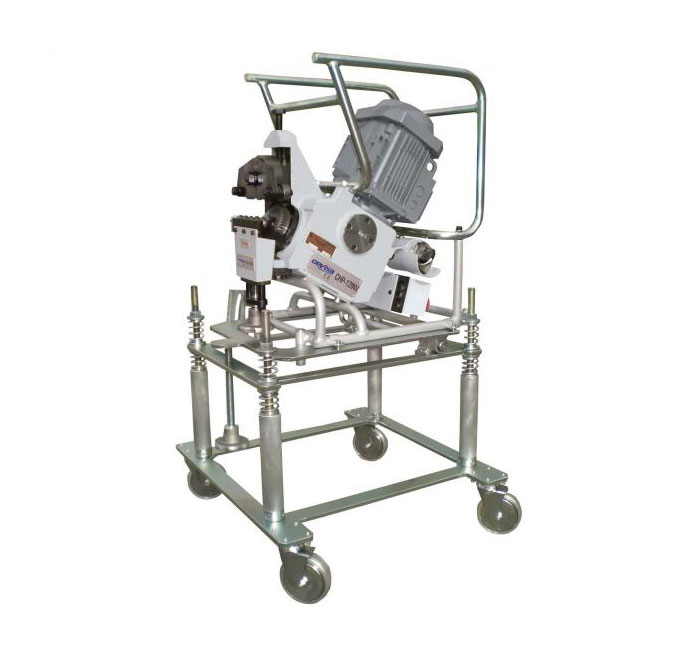

CHP-12 INV
- Chaflanadora de Placa y Tubo por Cizallado Estándar.
- Cuenta con velocidad de chaflanado de 2.6 m por minuto.
- Capaz de biselar placas en X o Y (superior e inferior) sin esfuerzo.
- Es ideal para realizar chaflanes sobre tubos de gran diámetro por su sistema de válvulas de respiración.
Máx. Profundidad de Bisel*
*en una sola pasada 12 mm
*en una sola pasada 12 mm
Máx. Profundidad de Bisel*
*en múltiples pasadas 18 mm
*en múltiples pasadas 18 mm
Espesor Mínimo de Placa
6 mm
Espesor Máximo de Placa
40 mm
Diámetro Interno Mín. Tubo
100 mm
Ángulos de Chaflanado
22.5° hasta 45°
Velocidad de Biselado
2.6 m/min
Potencia
3 HP
Peso
65 kg.
Chaflanes en Placas
K,Y,V y X
Chaflanes en Tubos
K,Y,V y X
Chaflanadora

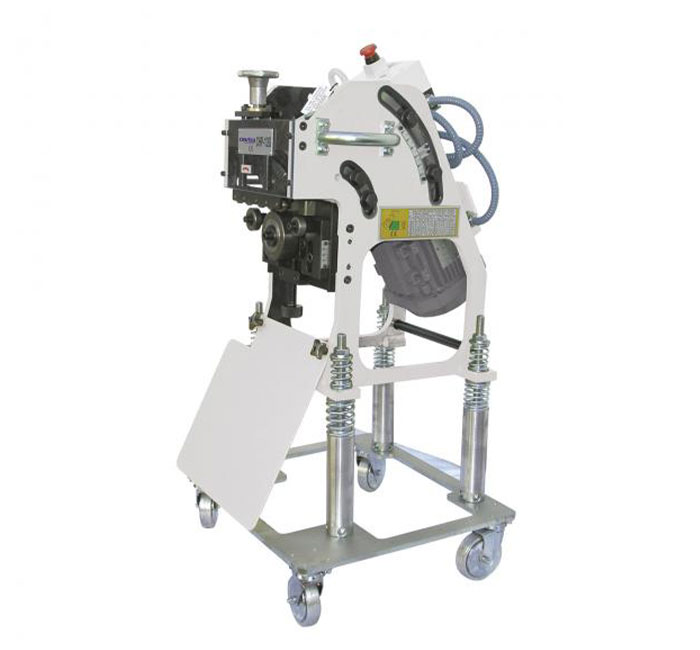

CHP-12G
- Chaflanadora de Placa y Tubo por Cizallado Gradual.
- Cuenta con velocidad de chaflanado de 2.6 m por minuto.
- Es ideal para trabajar cualquier ángulo de biselado entre 20° y 45° para espesores desde 6 mm.
- Su carro integrado facilita su manejo e instalación.
Máx. Profundidad de Bisel*
*en una sola pasada 12 mm
*en una sola pasada 12 mm
Máx. Profundidad de Bisel*
*en múltiples pasadas 18 mm
*en múltiples pasadas 18 mm
Espesor Mínimo de Placa
6 mm
Espesor Máximo de Placa
30 mm
Diámetro Interno Mín. Tubo
100 mm
Ángulos de Chaflanado
20° hasta 45°
Velocidad de Biselado
2.6 m/min
Potencia
3 HP
Peso
100 kg.
Chaflanes en Placas
K,Y,V y X
Chaflanes en Tubos
K,Y,V y X
Chaflanadora

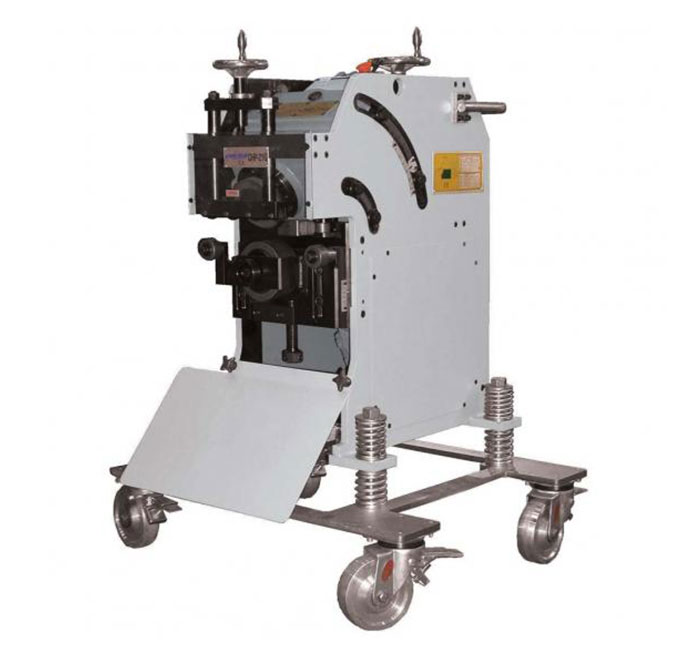

CHP-21G
- Chaflanadora de Placa y Tubo por Cizallado Gradual.
- Cuenta con velocidad de chaflanado de 1.7 m por minuto.
- Es ideal para trabajar cualquier ángulo de biselado entre 20° y 45° para espesores desde 9 mm.
- Diseñada para requerimientos exigentes de trabajo y un servicio ininterrumpido.
Máx. Profundidad de Bisel*
*en una sola pasada 20 mm
*en una sola pasada 20 mm
Máx. Profundidad de Bisel*
*en múltiples pasadas 28 mm
*en múltiples pasadas 28 mm
Espesor Mínimo de Placa
9 mm
Espesor Máximo de Placa
50 mm
Diámetro Interno Mín. Tubo
150 mm
Ángulos de Chaflanado
20° hasta 45°
Velocidad de Biselado
1.7 m/min
Potencia
4 HP
Peso
450 kg.
Chaflanes en Placas
K,Y,V y X
Chaflanes en Tubos
K,Y,V y X
Chaflanadora

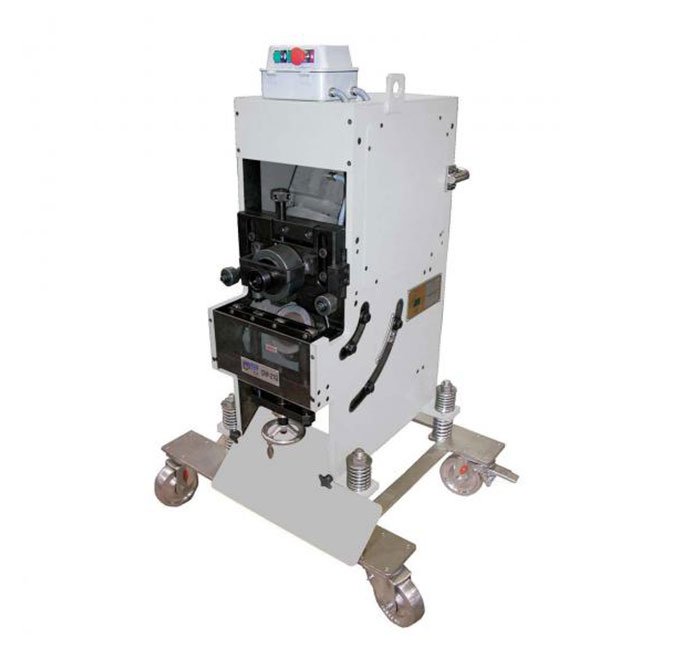

CHP-21G INV
- Chaflanadora de Placa y Tubo por Cizallado Gradual.
- Cuenta con velocidad de chaflanado de 1.7 m por minuto.
- Ángulo variable integrado entre 20° y 45° para espesores desde 9 mm.
- Diseñada para realizar chaflanes inferiores en grandes placas sin tener que darles la vuelta.
Máx. Profundidad de Bisel*
*en una sola pasada 20 mm
*en una sola pasada 20 mm
Máx. Profundidad de Bisel*
*en múltiples pasadas 28 mm
*en múltiples pasadas 28 mm
Espesor Mínimo de Placa
9 mm
Espesor Máximo de Placa
50 mm
Diámetro Interno Mín. Tubo
150 mm
Ángulos de Chaflanado
20° hasta 45°
Velocidad de Biselado
1.7 m/min
Potencia
4 HP
Peso
485 kg.
Chaflanes en Placas
K,Y,V y X
Chaflanes en Tubos
K,Y,V y X
Chaflanadora

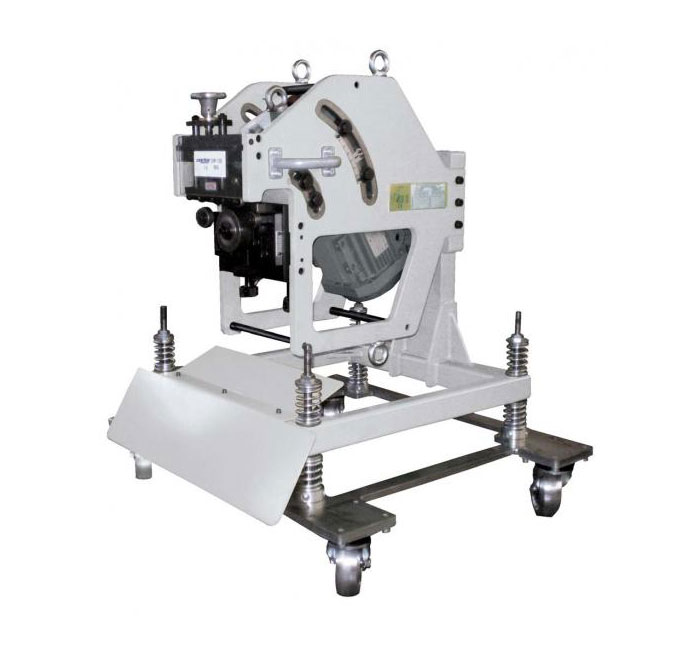

CHP-12G REV
- Chaflanadora de Placa y Tubo por Cizallado Reversible.
- Realiza chaflanes precisos en X, K o Y (biselado de chapas superior e inferior).
- Ángulo variable integrado entre 20° y 45° para espesores desde 6 mm.
- En cuestión de segundos, se voltea la máquina haciéndola funcional y rápida, perfecta para ciclos controlados de producción y eficiencia.
Máx. Profundidad de Bisel*
*en una sola pasada 12 mm
*en una sola pasada 12 mm
Máx. Profundidad de Bisel*
*en múltiples pasadas 18 mm
*en múltiples pasadas 18 mm
Espesor Mínimo de Placa
6 mm
Espesor Máximo de Placa
30 mm
Diámetro Interno Mín. Tubo
100 mm
Ángulos de Chaflanado
20° hasta 45°
Velocidad de Biselado
2.6 m/min
Potencia
3 HP
Peso
235 kg.
Chaflanes en Placas
K,Y,V y X
Chaflanes en Tubos
K,Y,V y X
Chaflanadora

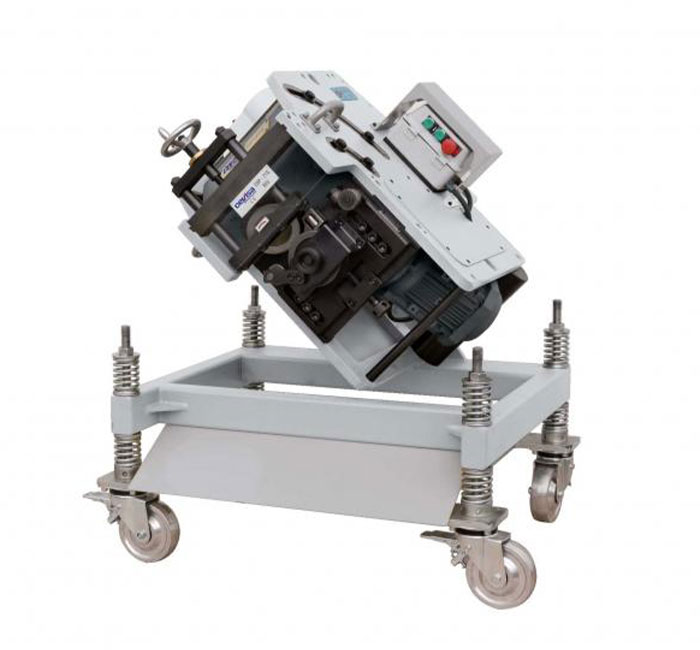

CHP-21G REV
- Chaflanadora de Placa y Tubo por Cizallado Reversible.
- Realiza chaflanes precisos en X, K o Y de manera rápida y sencilla
- Ángulo variable integrado entre 20° y 45° para espesores desde 9 mm.
- Flexible y eficiente: 2 en 1, chaflanado superior e inferior de placas en una sola máquina.
Máx. Profundidad de Bisel*
*en una sola pasada 20 mm
*en una sola pasada 20 mm
Máx. Profundidad de Bisel*
*en múltiples pasadas 28 mm
*en múltiples pasadas 28 mm
Espesor Mínimo de Placa
9 mm
Espesor Máximo de Placa
50 mm
Diámetro Interno Mín. Tubo
150 mm
Ángulos de Chaflanado
20° hasta 45°
Velocidad de Biselado
1.7 m/min
Potencia
4 HP
Peso
628 kg.
Chaflanes en Placas
K,Y,V y X
Chaflanes en Tubos
K,Y,V y X
Chaflanadora

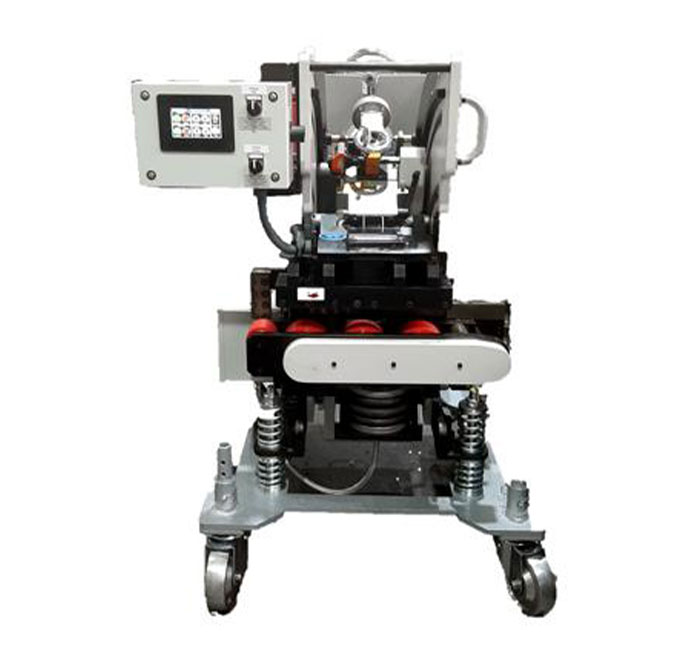

CHP-30G
- Chaflanadora de Placa por Mecanizado de Gran Espesor.
- Apta para todo tipo de materiales desde 5 mm.
- Ángulo variable integrado entre 15° hasta 70 °.
- Su velocidad de trabajo y su acabado mecanizado garantiza al usuario chaflanes con máxima precisión.
Máx. Profundidad de Bisel*
*en una sola pasada 25 mm
*en una sola pasada 25 mm
Máx. Profundidad de Bisel*
*en múltiples pasadas 35 mm
*en múltiples pasadas 35 mm
Espesor Mínimo de Placa
5 mm
Espesor Máximo de Placa
50 mm
Diámetro Interno Mín. Tubo
-
Ángulos de Chaflanado
15° hasta 70°
Velocidad de Biselado
0.5 m/min
Potencia
3 HP
Peso
600 kg.
Chaflanes en Placas
K,Y,V, X y transición.
Chaflanes en Tubos
-
Chaflanadora

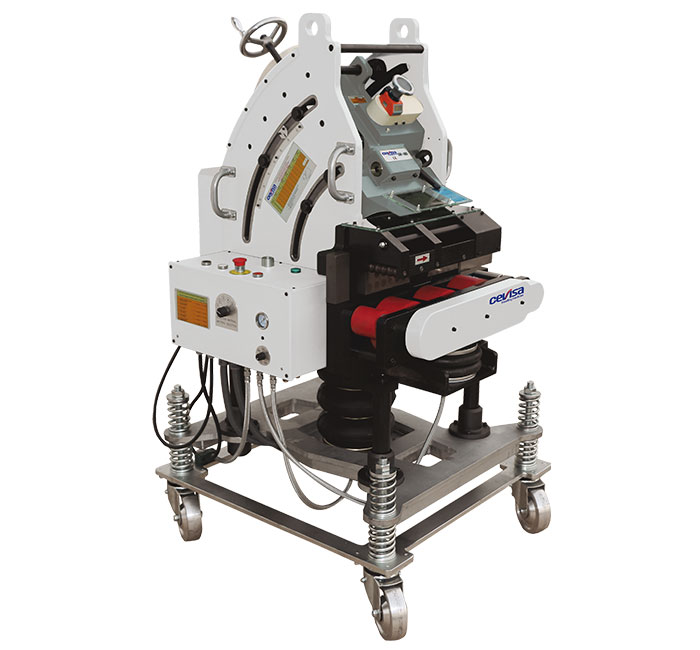

CHP-60G
- Chaflanadora de Placa por Mecanizado de Gran Espesor.
- Apta para todo tipo de materiales desde 10 mm hasta 100 mm.
- Ángulo variable integrado entre 15° hasta 70 °.
- Su velocidad de trabajo y su acabado mecanizado garantiza al usuario chaflanes con máxima precisión.
Máx. Profundidad de Bisel*
*en una sola pasada 40 mm
*en una sola pasada 40 mm
Máx. Profundidad de Bisel*
*en múltiples pasadas 60 mm
*en múltiples pasadas 60 mm
Espesor Mínimo de Placa
10 mm
Espesor Máximo de Placa
100 mm
Diámetro Interno Mín. Tubo
-
Ángulos de Chaflanado
15° hasta 70°
Velocidad de Biselado
0.5 m/min
Potencia
5 HP
Peso
810 kg.
Chaflanes en Placas
K,Y,V, X y transición.
Chaflanes en Tubos
-
Chaflanadora

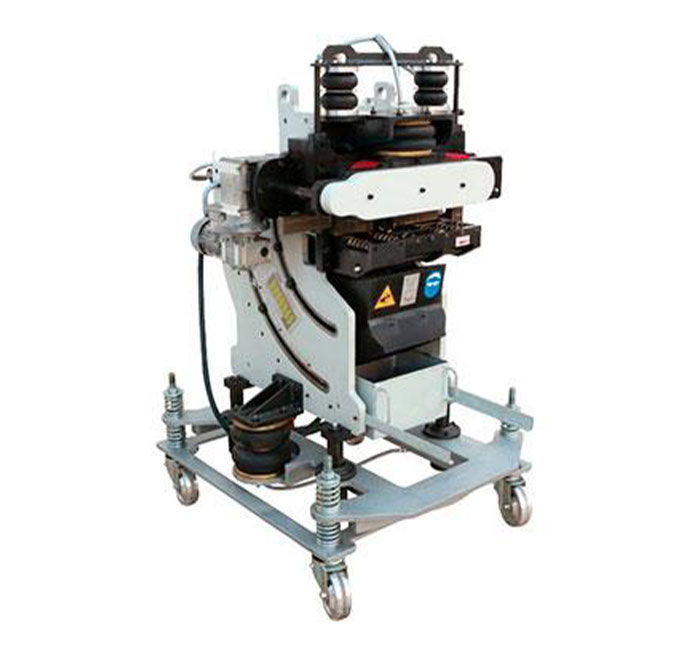

CHP-60G INV
- Chaflanadora de Placa por Mecanizado de Gran Espesor.
- Apta para todo tipo de materiales desde 10 mm hasta 100 mm.
- Ángulo variable integrado entre 20° hasta 50 °.
- Su velocidad de trabajo y su acabado mecanizado garantiza al usuario chaflanes con máxima precisión.
Máx. Profundidad de Bisel*
*en una sola pasada 40 mm
*en una sola pasada 40 mm
Máx. Profundidad de Bisel*
*en múltiples pasadas 60 mm
*en múltiples pasadas 60 mm
Espesor Mínimo de Placa
10 mm
Espesor Máximo de Placa
100 mm
Diámetro Interno Mín. Tubo
-
Ángulos de Chaflanado
20° hasta 50°
Velocidad de Biselado
0.5 m/min
Potencia
5 HP
Peso
810 kg.
Chaflanes en Placas
K,Y,V, X y transición.
Chaflanes en Tubos
-
